一、測溫原理

RFID 的全稱是 Radio Frequency ldentification，即射頻識別，是一種利用無線電波進行數據交換的自動識別技術。

RFID測溫技術是RFID無線識別技術與溫度傳感技術相結合的創新應用，核心功能是通過接收器讀取安裝在待測溫部位的RFID傳感器的溫度數據，實現對測溫接點的溫度測量功能。

主要過程為接收器通過天線發射特定的電磁波信號，當無源測溫傳感器在RFID接收器的射頻場內時，傳感器內部天線接收到電磁波并將電磁波轉換為傳感器內部溫度傳感器、MCU、射頻芯片所需的工作電壓，內部溫度傳感器開始溫度采集。然后傳感器將溫度數據和傳感器標識碼（ID號）打包成數據幀，通過傳感器天線以射頻信號的形式給接收器，接收器接收到傳感器反饋的射頻信號后，將其解調、解碼為數字信號，提取出傳感器識別碼和溫度數據。

二、產品構成

ATE800-B：RFID傳感器表帶式

ATE800-U：RFID傳感器螺栓式

ATC800-ANT：天線（含5m/10m同軸電纜）

接收器：4通道/8通道

三、應用場景

1、10kv開關柜測溫

2、35kv開關柜測溫

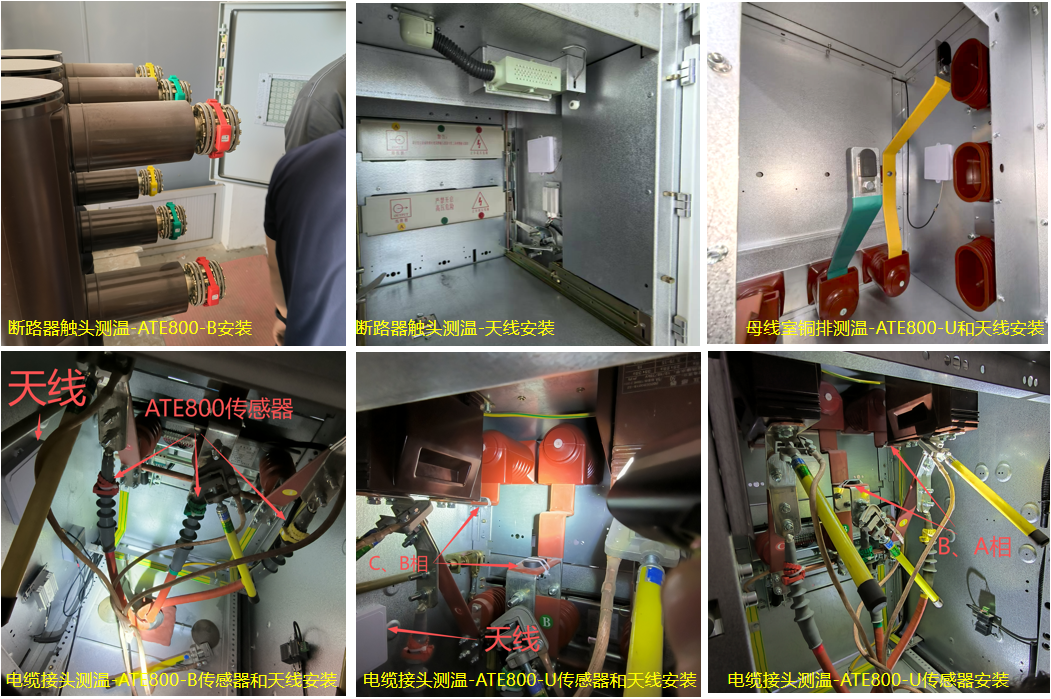

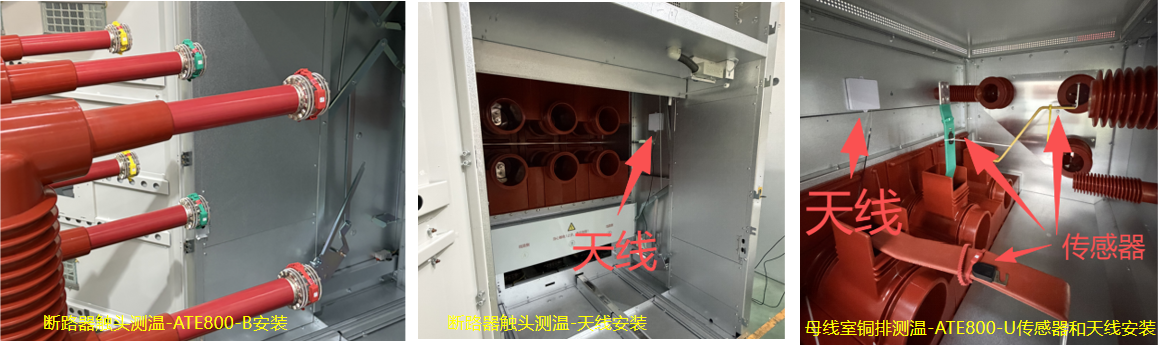

安裝注意事項：

1、傳感器主體與天線的方向處于面對面狀態；

2、安裝ATE800-B/ATE800-U，其組號應與ATC800-4/ATC800-8的組號一致，安裝位置依照標簽文字安裝，“編碼：001"建議安裝在第一個柜子的第一個測溫點，再依次按照測溫點順序安裝。

3、天線同軸電纜走線，利用開關柜線槽走線或貼合柜壁布線。

四、產品特性

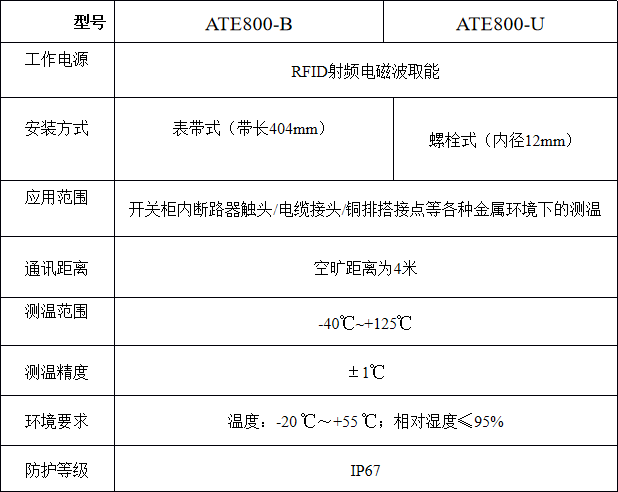

1、傳感器

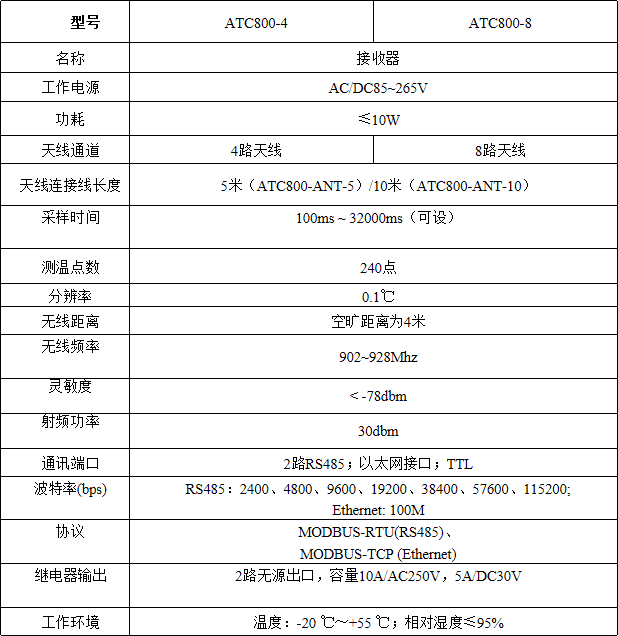

2、接收器

五、配置方案
